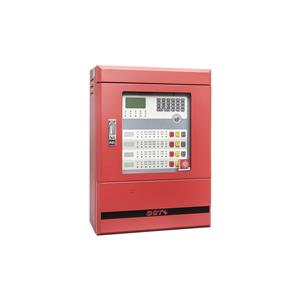

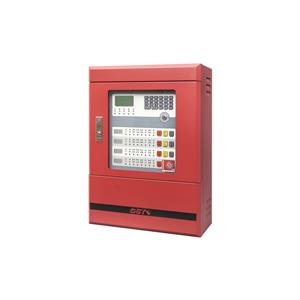

GST-QKP04气体灭火控制器，可实现4个防火区的气体灭火控制，可配接紧急启/停按钮、声光警报器、气体喷洒指示灯、手自动转换开关以及输出模块。

GST-QKP04气体灭火控制器是海湾公司为适应工程设计的需要而开发的，具有气体灭火控制功能，可实现4个防火区的气体灭火控制；本产品为典型的气体灭火控制装置，可配接紧急启/停按钮、声光警报器、气体释放警报器、手自动转换开关以及输出模块等，有联网功能，可与海湾公司的各种火灾报警控制器（联动型）配套使用，组成火灾报警和气体灭火控制系统。

GST-QKP04满足GB 16806-2006《消防联动控制器》中有关气体灭火控制器的要求，为室内使用设备。

产品具有以下特点：

• 配置灵活、可靠性高
• 功能强、控制方式灵活
• 窗口化、汉字菜单式显示界面

模块式开关电源产品还具有以下功能：

• 能控制气体灭火设备的启动喷洒
• 收到启动控制信号后能发出声光报警、启动现场的声光警报器、开始延时且指示延时时间、并联动启动输出模块实现关闭门窗、防火阀和停止空调等功能
• 各区延时启动的延时时间在0～30秒连续可调
• 具有停动功能
• 具有手自动转换功能，各区可分别设置手动和自动工作方式
• 可向火灾报警控制器（联动型）等上传启动控制信号、延时信号、启动喷洒信号、气体喷洒信号和故障信号等信息
• 自身带有备电，在主电缺失时可自动投入备电运行，能给备电充电并有备电保护功能
• 可控制含有主、备两个钢瓶组的气体灭火系统
• 具有信息记录、查询功能，可保存最后的999条记录

GST-QKP04/2气体灭火控制器是GST-QKP04的分型产品，除最多控制2个防火区的气体灭火外，其它均与GST-QKP04相同。

工作电压：交流AC220V 50/60Hz ，允许电压变化范围 AC176V～AC264V

功耗：监视状态功耗≤30W；最大功耗≤380W

备用电源：2个DC12V/7Ah密封铅酸电池

气体喷洒输出：各区DC24V/3A，脉冲方式/持续方式,可调

电池充电电流：1.0A~1.7A

液晶屏规格﹕128×64点，可同屏显示32个汉字信息

容量：

GST-QKP04可带4个区的气体灭火设备，实现对4个防护区的保护

GST-QKP04/2可带2个区的气体灭火设备，实现对2个防护区的保护

其中每个区所带设备及数量如下：

• 电磁阀：1个，额定电压DC24V,最大电流3A；
• 压力开关：1个，常开触点，动作时闭合；
• 声光警报器：1～10个，编码地址范围1～10；
• 气体释放警报器：1～6个，编码地址范围11～20；
• 紧急启/停按钮和手自动转换开关：共1～10个，编码地址范围21～30；
• 输出模块：1～6个，编码地址范围31～40。

GST-QKP04最多可同时启动2个区的气体灭火设备释放灭火剂进行灭火

线制、距离、负载或连接设备：

线制：各区通信总线24V/各区电源线DC24V/CAN总线

距离：＜0.5km/＜0.5km/＜3.0km

负载或连接设备：32只总线设备/每区小于0.65A/火灾报警控制器（联动型）

使用环境：

工作温度：0℃~40℃ 

相对湿度：≤95%，不凝露

外形尺寸：宽420mm×厚200mm×高590mm
